产品展示>> 平板式器件 >> 普通晶闸管

特点	典型应用	说明
1、全扩散工艺 2、平板型陶瓷管壳封装 3、中心放大门极结构 4、双面冷却 5、大电流	1、大功率变流器 2、交直流电机控制 3、交直流开关 4、相控整流 5、有源和无源逆变	1、I_GTV_GTI_H为25°C测试值，除非另作说明，参数表中其它参数皆为在Tjm下的测试值。 2、I²t=I²_TSM×tw/2;tw=正弦半波电流底宽。在50Hz下，I²t=0.005I²_TSM(A²s) 3、当使用在电流为60HZ情况下： I_TSM(8.3ms)=I_TSM(10ms)×1.066,T_j=T_jm I²t(8.3ms)=I²t(10ms)×0.943,T_j=T_jm 4、V_TO:门槛电压，rT斜率电阻 5、门极引线:白色或无色；阴极引线（需要时）:红色

型号	I_T（Av）	V_DRM/V_RRM	I_TSM@T_VJM＆10ms	dv/dt	dv/dt	I_DRM/I_DRM	I_GT	V_GT	I_H	V_TM /I_TM	V_TO	r_T	R_th(j-hs)	T_jm	安装力	外型
	I_T（Av）	V_DRM/V_RRM	I_TSM@T_VJM＆10ms	dv/dt	dv/dt	125℃	25℃				125℃		R_th(j-hs)	T_jm	安装力	外型
	A	V	KA	V/us	A/us	mA	mA	V	mA	V/A	V	MΩ	℃/W	℃	KN

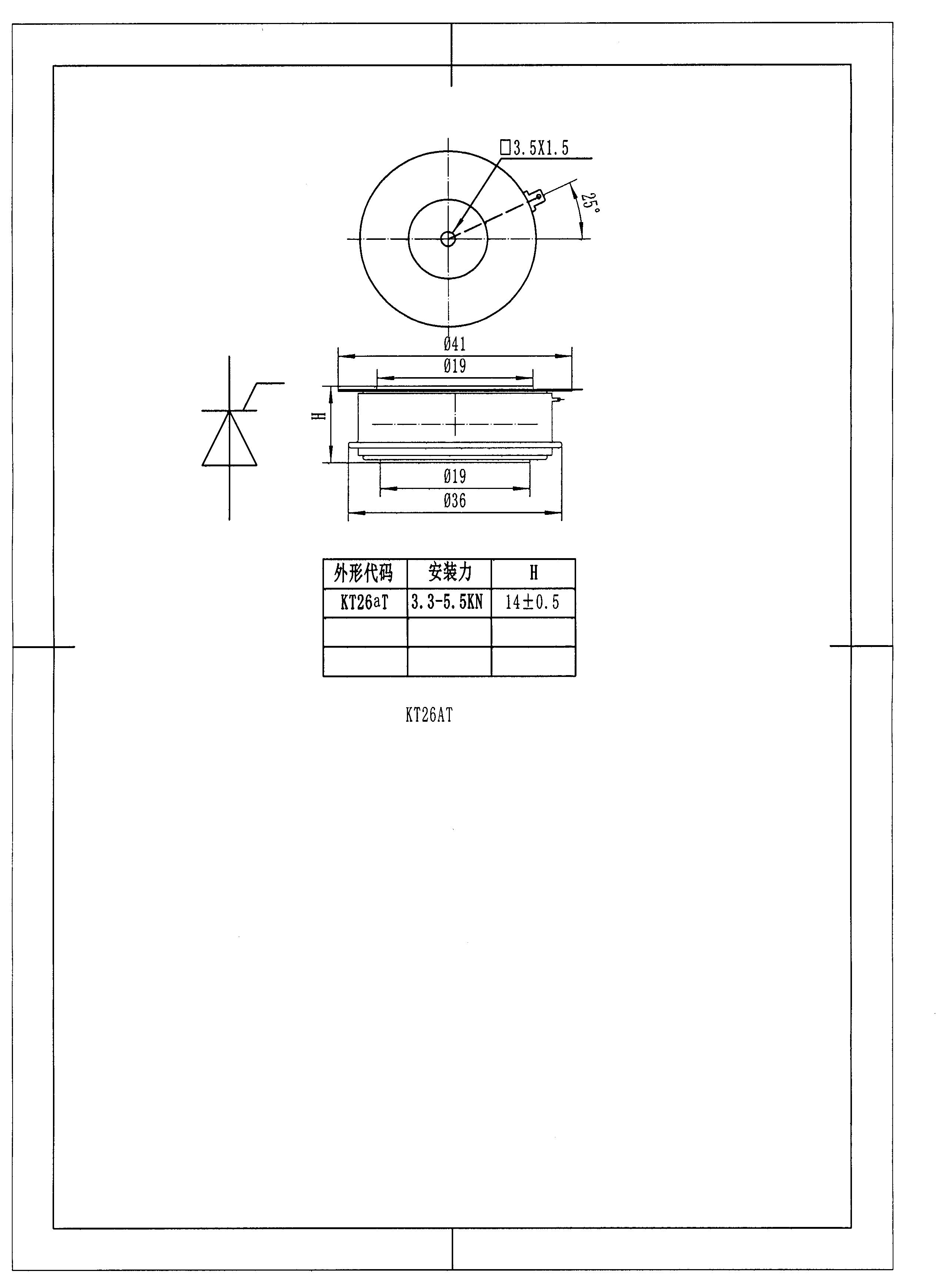

KP200A	200	1100-1800	2.5	1000	100	30	30-250	0.8-2.0	20-150	2.4/600	0.89	1.10	0.065	125	5.3-10	KT26aT
KP300A	300	400-1000	2.5	500	100	16	30-200	0.8-2.0	20-150	1.8/900	0.75	1.00	0.095	125	3.3-5.5	KT26aT

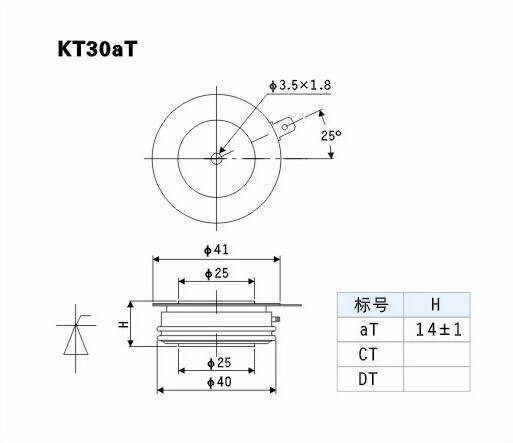

KP300A	300	1100-1800	3.8	1000	100	30	30-250	0.8-2.5	20-200	2.2/900	0.80	1.02	0.055	125	5.3-10	KT30aT
KP400A	400	400-1000	3.8	500	100	30	30-250	0.8-2.5	20-200	1.8/1200	0.70	0.85	0.055	125	5.3-10	KT30aT
KP400A	400	1100-1800	5	1000	100	40	30-250	0.8-2.5	20-200	2.4/1200	0.92	0.75	0.040	125	10-20	KT30aT
KP500A	500	400-1000	5	500	100	40	30-250	0.8-2.5	20-200	1.8/1500	0.89	0.65	0.035	125	10-20	KT40(CT)DT
KP500A	500	1100-2600	6.4	1000	100	50	30-300	0.8-2.5	20-250	2.8/1500	0.90	0.23	0.035	125	15-20	KT40(CT)DT
KP800A	800	400-1000	10	500	150	50	30-300	0.8-2.5	20-250	1.8/2400	0.85	0.30	0.032	125	15-20	KT45(CT)DT
KP800A	800	1100-2600	10	1000	150	50	40-300	0.8-3.0	20-250	2.8/2400	0.91	0.35	0.032	125	15-20	KT45(CT)DT

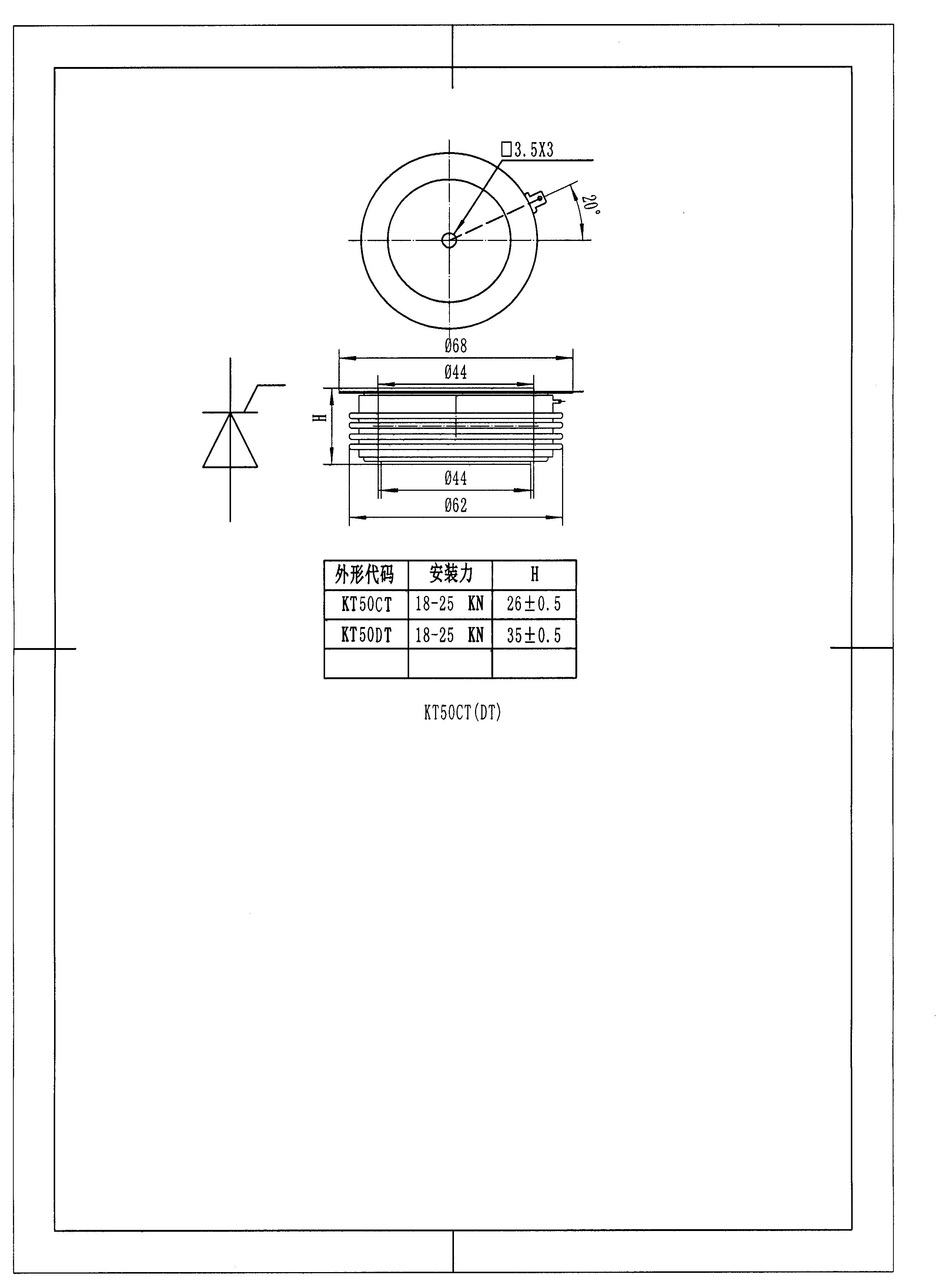

KP1000A	1000	400-1800	13	1000	150	60	40-300	0.8-3.0	20-250	2.2/3000	0.93	0.29	0.030	125	18-25	KT50(CT)DT

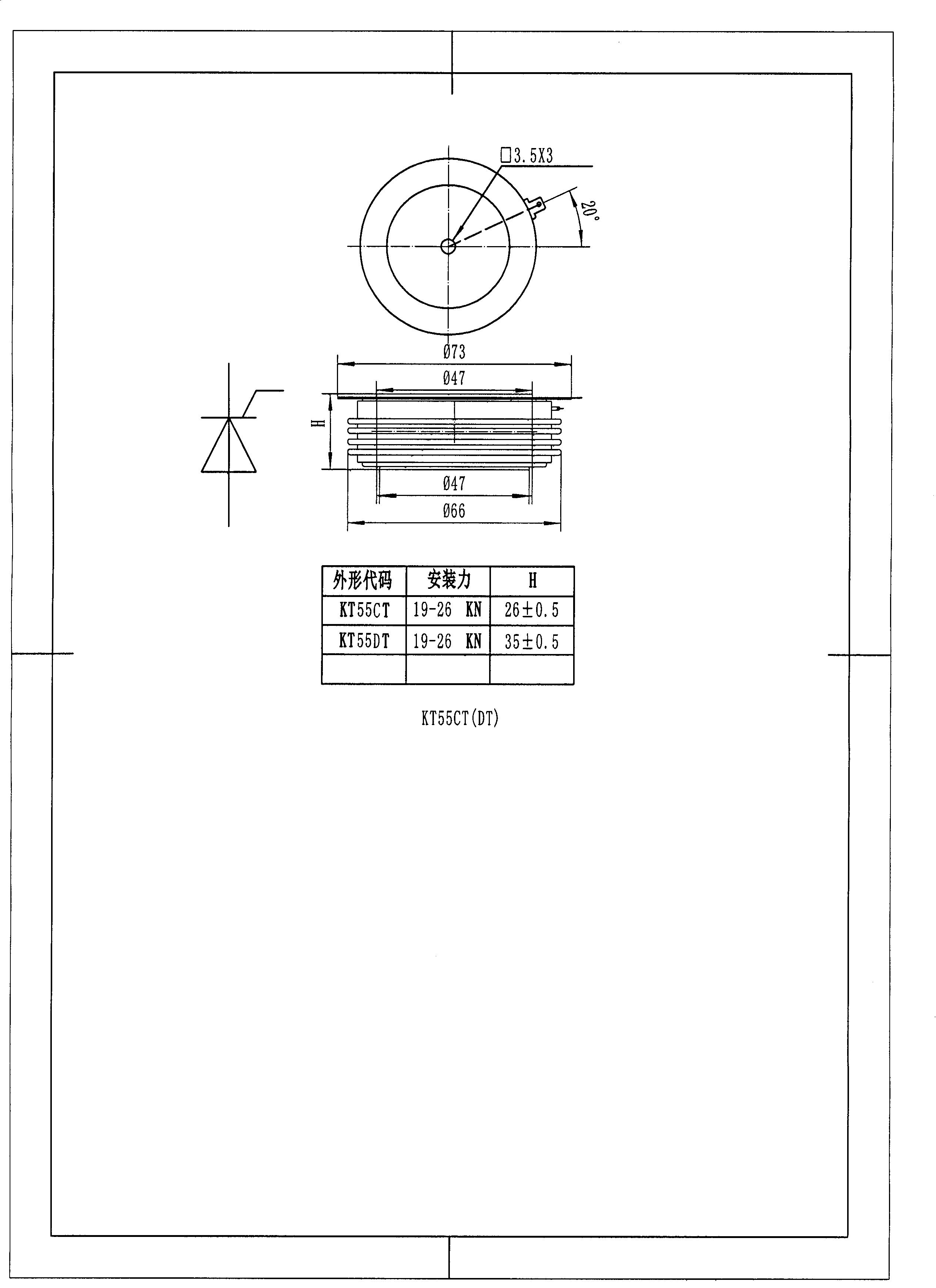

KP1000A	1000	1900-3500	13	1000	150	80	40-300	0.8-3.0	20-250	3.2/3000	1.10	0.36	0.024	125	19-26	KT55(CT)DT
KP1200A	1200	400-1800	20	500	150	80	40-300	0.8-3.0	20-300	1.8/3000	0.89	0.21	0.024	125	19-26	KT55(CT)DT

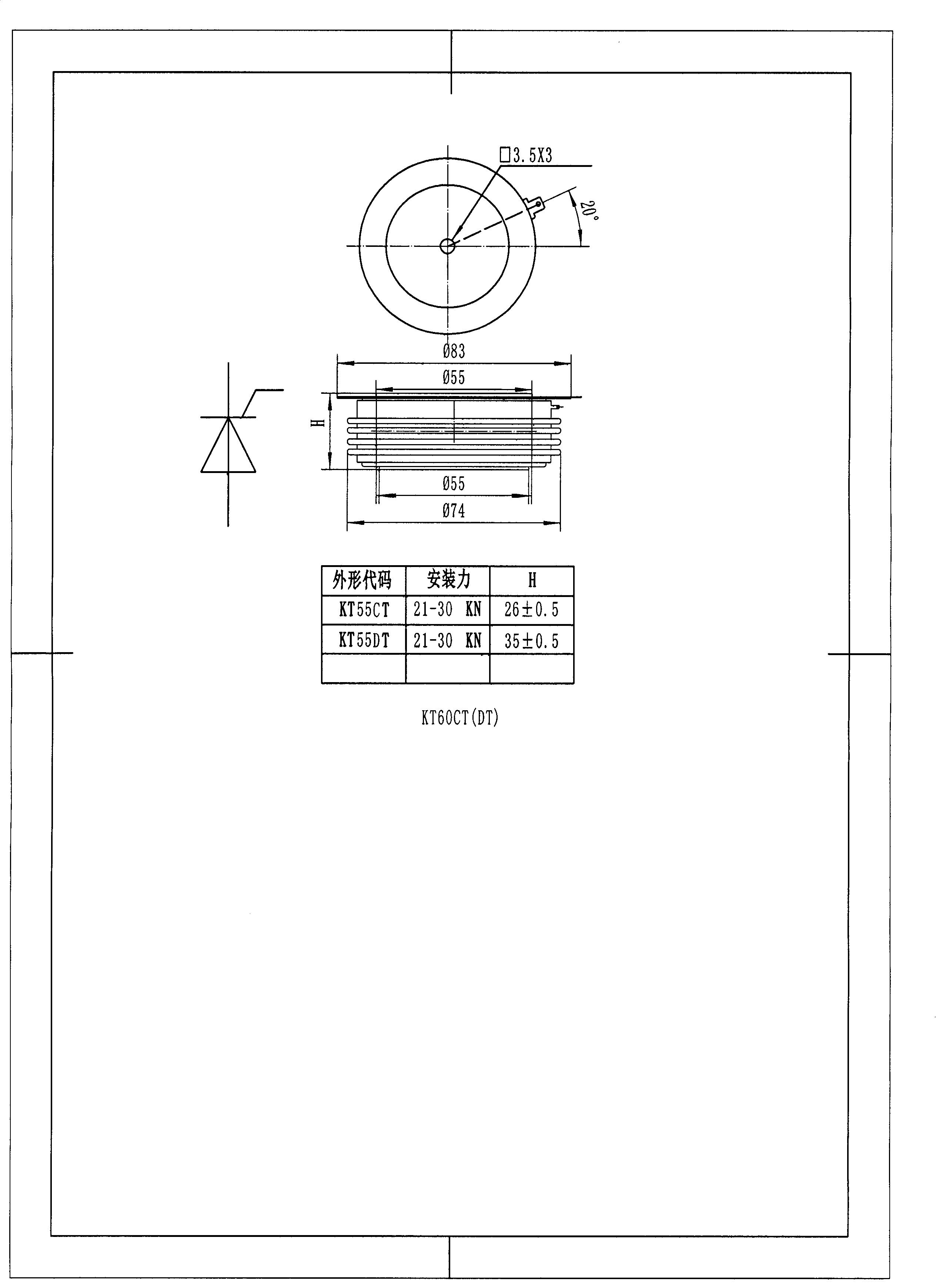

KP1200A	1200	1900-3500	20	500	150	80	40-300	0.8-3.0	20-300	1.8/3000	0.89	0.21	0.024	125	21-30	KT60(CT)DT
KP1600A	1600	400-1100	20	1000	150	100	40-300	0.8-3.0	20-300	2.2/3000	1.10	0.22	0.022	125	19-26	KT55(CT)DT
KP1600A	1600	1100-1800	20	1000	150	100	40-300	0.8-3.0	20-300	2.2/3000	1.10	0.22	0.022	125	21-30	KT60(CT)DT

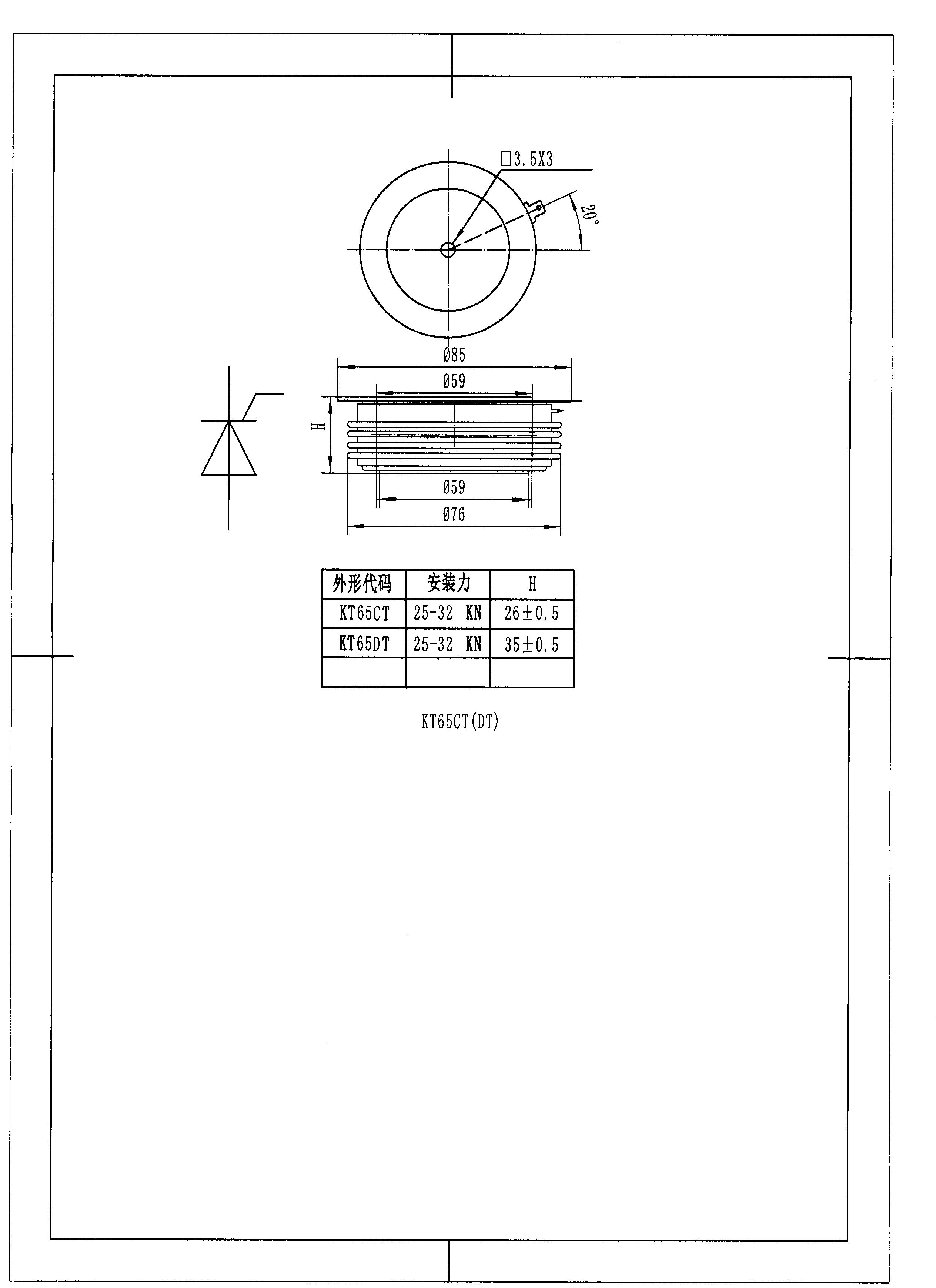

KP1600A	1600	1900-3500	20	1000	200	120	40-300	0.8-3.0	20-300	3.2/3000	1.20	0.26	0.020	125	21-30	KT65(CT)DT
KP1800A	1800	400-1000	22	500	200	100	40-300	0.8-3.0	20-300	1.8/4000	0.88	0.20	0.022	125	21-30	KT60(CT)DT
KP1800A	1800	1100-1800	22	1000	200	120	40-300	0.8-3.0	20-300	2.2/4000	0.98	0.19	0.200	125	21-30	KT65(CT)DT

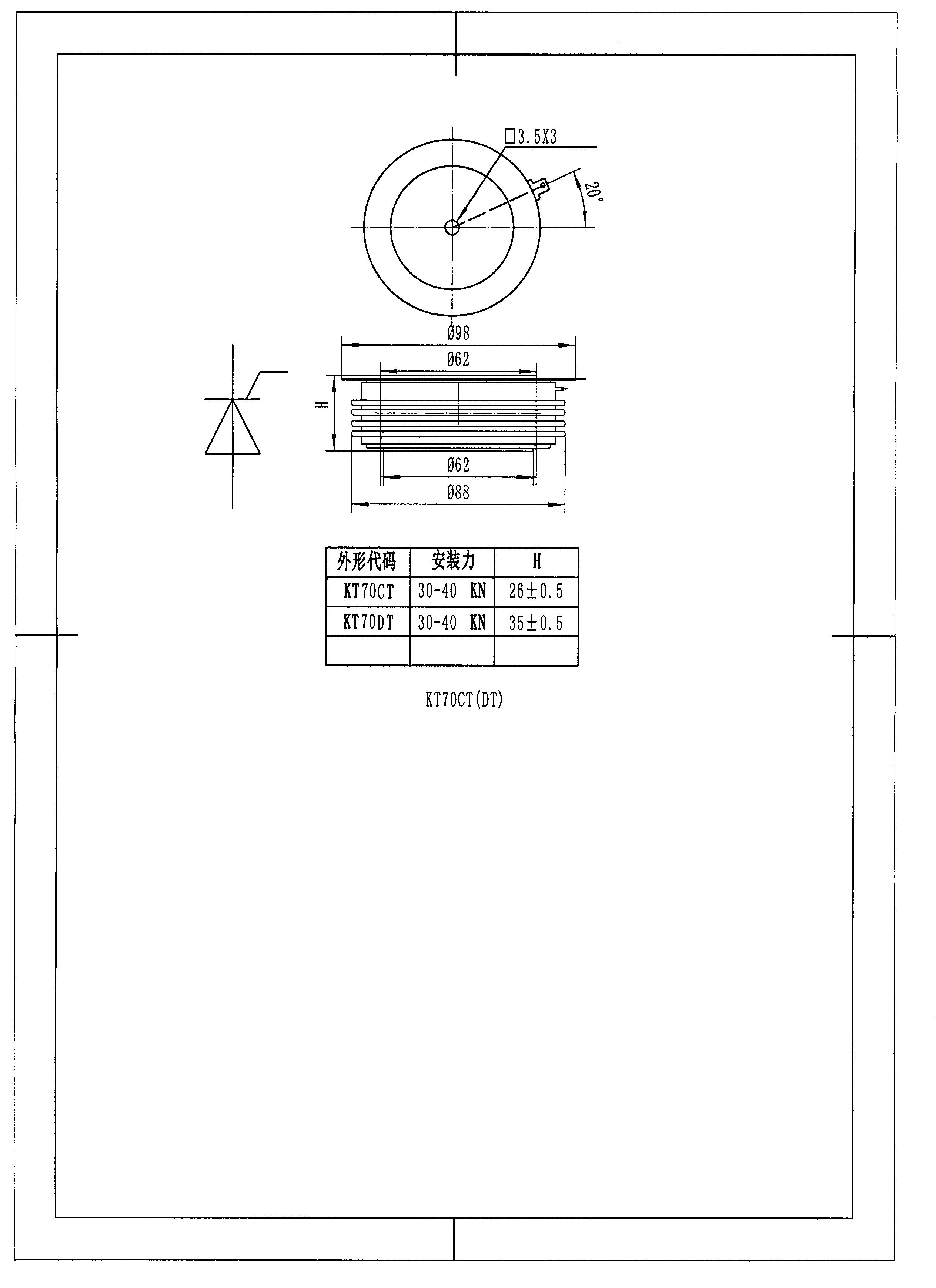

KP1800A	1800	1900-3500	22	1000	200	120	40-300	0.8-3.0	20-300	3.2/4000	1.03	0.22	0.017	125	27-34	KT70(CT)DT
KP2000A	2000	400-1000	25	500	200	120	40-300	0.8-3.0	20-300	1.8/4000	0.95	0.16	0.020	125	21-30	KT65(CT)DT
KP2000A	2000	1100-1800	25	1000	200	120	40-300	0.8-3.0	20-300	2.2/4000	0.87	0.14	0.017	125	27-34	KT70(CT)DT
KP2000A	2000	1900-3500	25	1000	200	160	40-300	0.8-3.0	20-300	3.2/4000	1.07	0.22	0.016	125	30-40	KT75(CT)DT
KP2500A	2500	400-1000	31	500	200	120	40-300	0.8-3.0	20-300	1.8/5000	0.75	0.13	0.017	125	27-34	KT70(CT)DT
KP2500A	2500	1100-1800	31	1000	250	160	40-300	0.8-3.0	20-300	2.2/5000	0.85	0.14	0.016	125	30-40	KT75(CT)DT

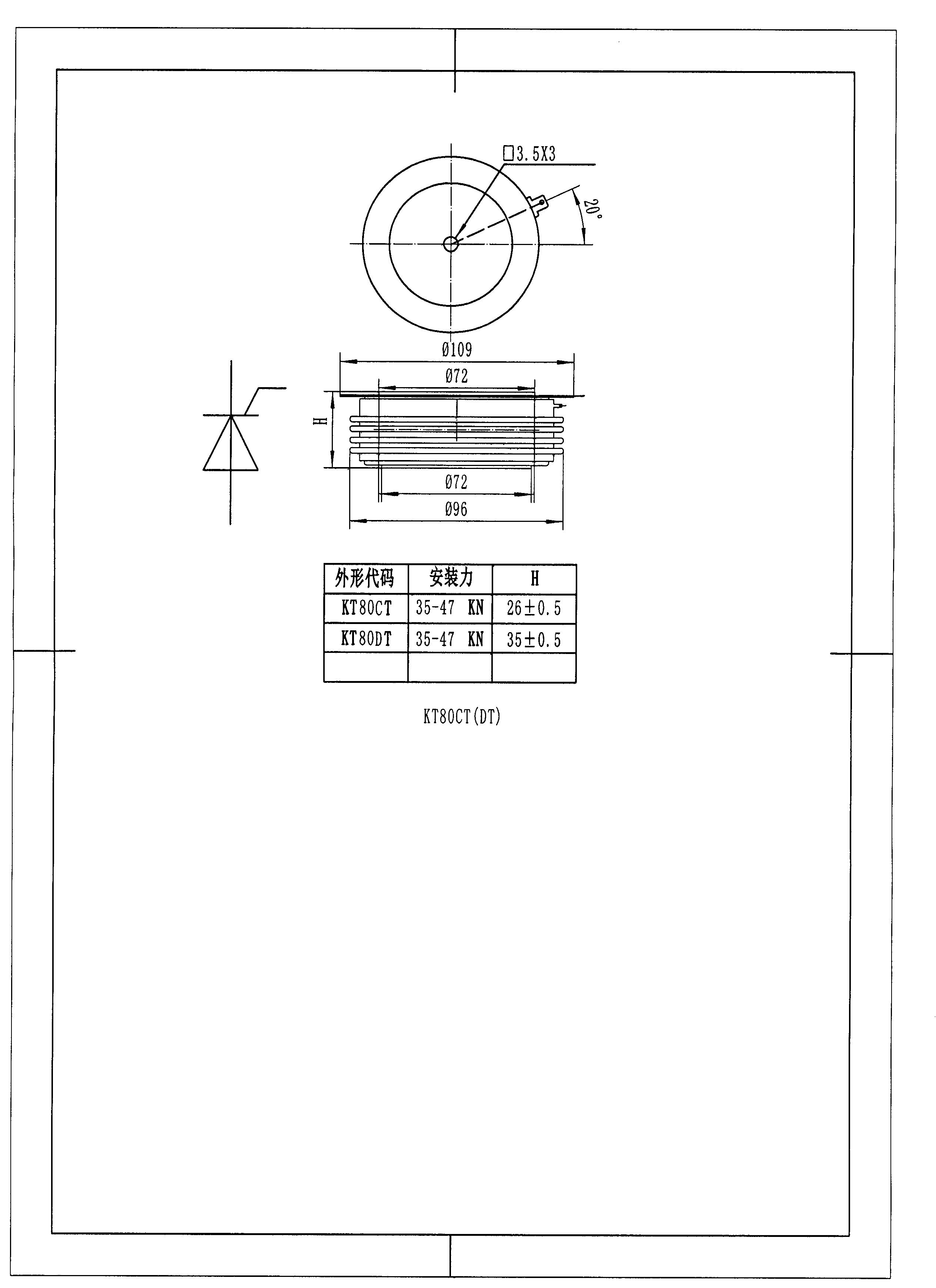

KP2500A	2500	1900-3500	31	1000	250	200	40-300	0.8-3.0	20-300	3.2/5000	1.00	0.15	0.011	125	35-47	KT80(CT)DT
KP3000A	3000	400-1000	38	500	250	160	40-300	0.8-3.0	20-300	1.8/5000	0.90	0.10	0.016	125	30-40	KT75(CT)DT
KP3000A	3000	1100-1800	38	1000	250	200	40-300	0.8-3.0	20-300	2.2/5000	0.84	0.09	0.011	125	35-47	KT80(CT)DT

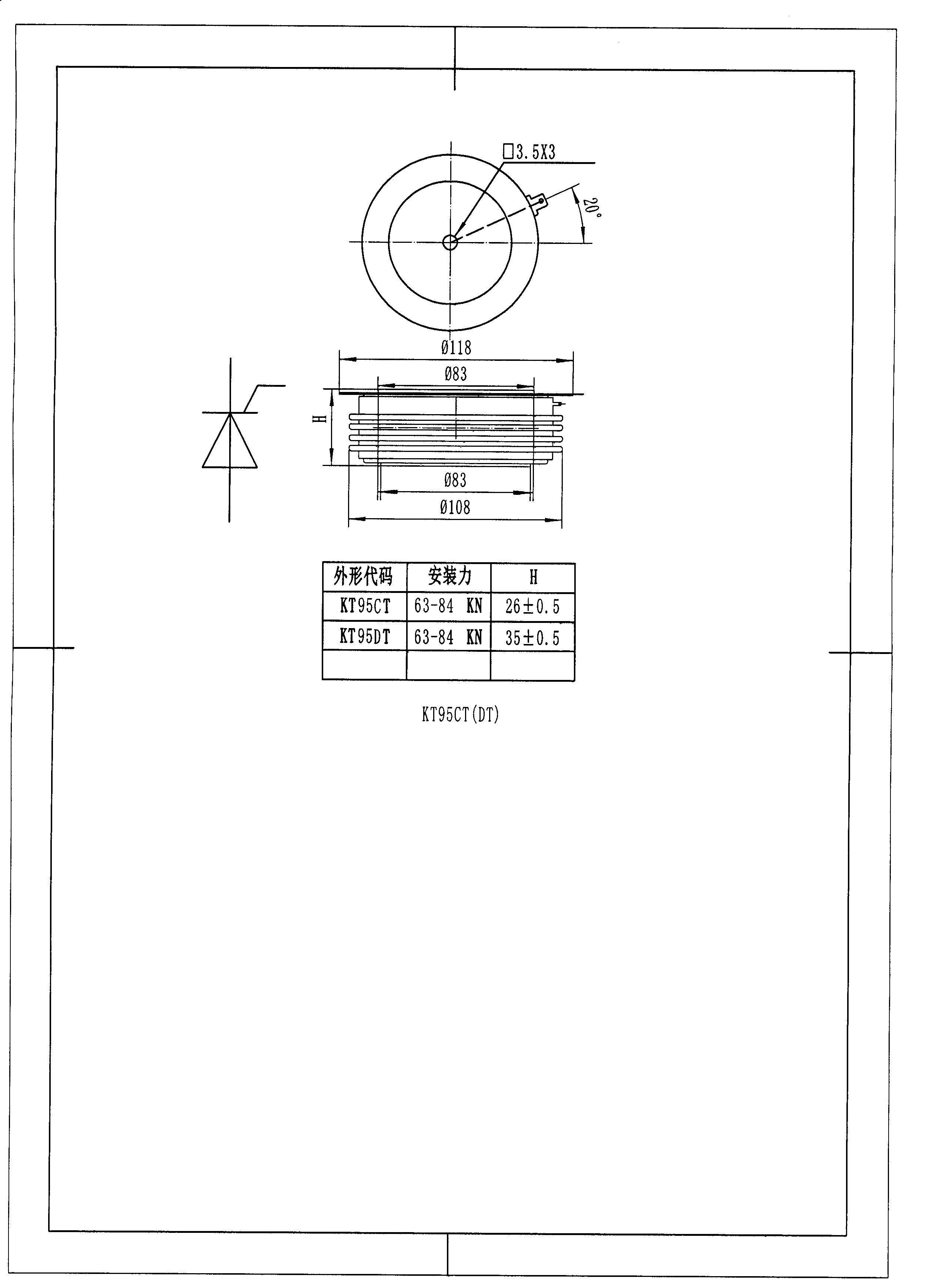

KP3000A	3000	1800-3500	44	1000	250	200	40-300	0.8-3.0	20-300	2.2/5000	0.82	0.08	0.011	125	35-47	KT95(CT)DT
KP3500A	3500	400-1000	44	1000	250	250	40-300	0.8-3.0	20-300	2.4/5000	0.99	0.11	0.010	125	70-85	KT80(CT)DT
KP3500A	3500	1800-3500	44	1000	250	250	40-300	0.8-3.0	20-300	2.4/5000	0.99	0.11	0.010	125	70-85	KT95(CT)DT
KP4000A	4000	1800-3500	44	1000	250	250	40-300	0.8-3.0	20-300	2.4/5000	0.99	0.11	0.010	125	70-85	KT95(CT)DT

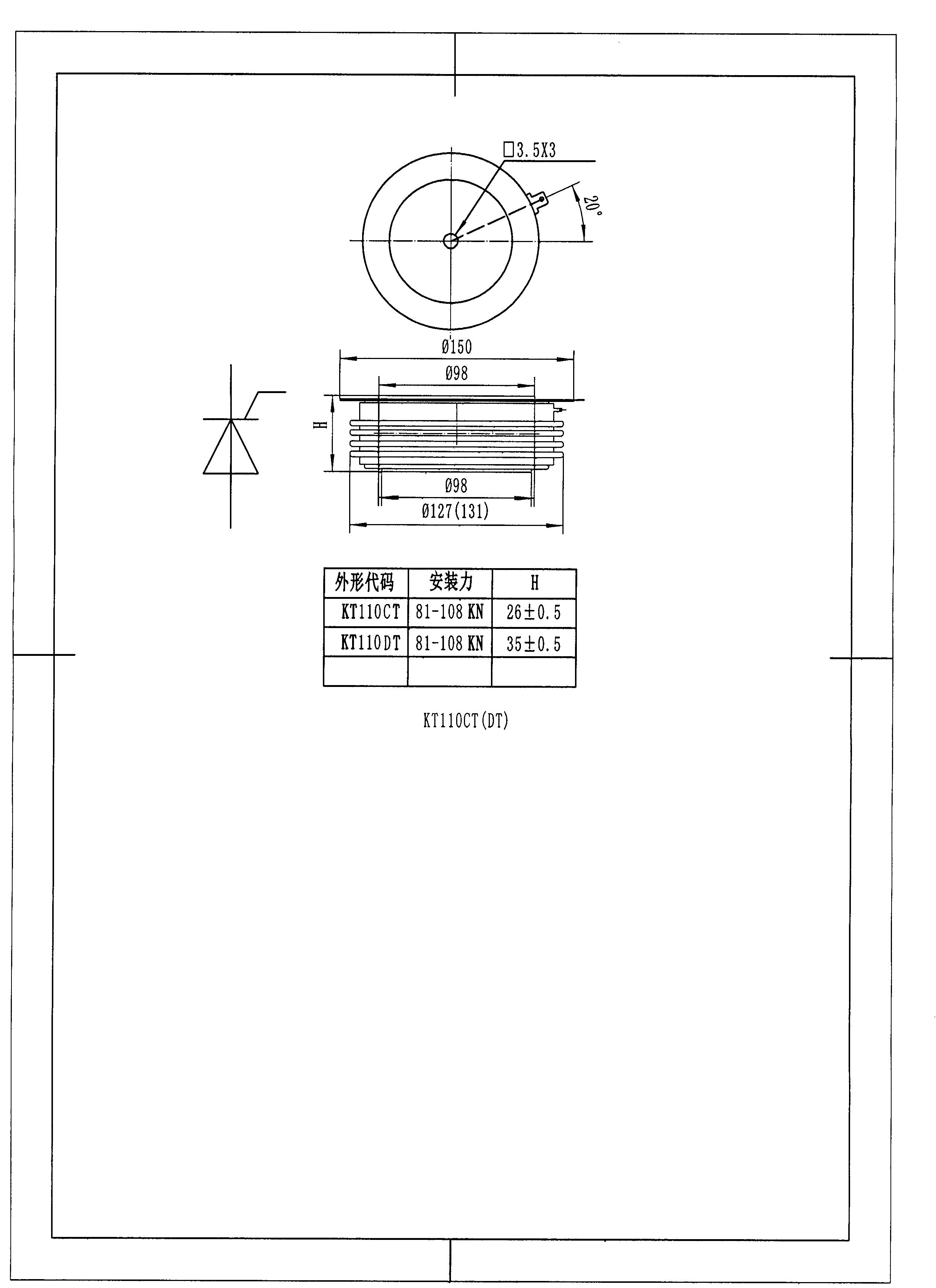

KP4500A	4500	1800-3500	44	1000	250	250	40-300	0.8-3.0	20-300	2.4/5000	0.99	0.11	0.010	125	70-85	KT110(CT)DT
KP5000A	5000	1800-3500	44	1000	250	250	40-300	0.8-3.0	20-300	2.4/5000	0.99	0.11	0.010	125	70-85	KT110(CT)DT

型号TYPE	I_T（Av）@T_C=70℃	V_DRM V_RRM	I_TSM@T_VJM＆10ms	dv/dt	di/dt	V_TM@I_TM＆	I_GT	V_GT		I_H		r_T@VV_JM	V_TO@T_VJM	R_th(j-hs)	T_VJM	安装力	外型
	I_T（Av）@T_C=70℃	V_DRM V_RRM	I_TSM@T_VJM＆10ms	dv/dt	di/dt	25℃						r_T@VV_JM	V_TO@T_VJM	R_th(j-hs)	T_VJM	安装力	外型
	A	V	KA	V/us	A/us	V/A	mA		V	mA		mΩ	V	K/KW	℃	KN
KP300A	300	5500-6500	4.2	1000	100	1.75/500	30-250		0.8-2.0	20-150		1.02	1.24	38/8	125	15	KT40DT
KP300A	300	6800-8500	4.2	1000	100	1.90/500	30-200		0.8-2.0	20-150		1.27	1.26	38/8	90	15	KT40DT

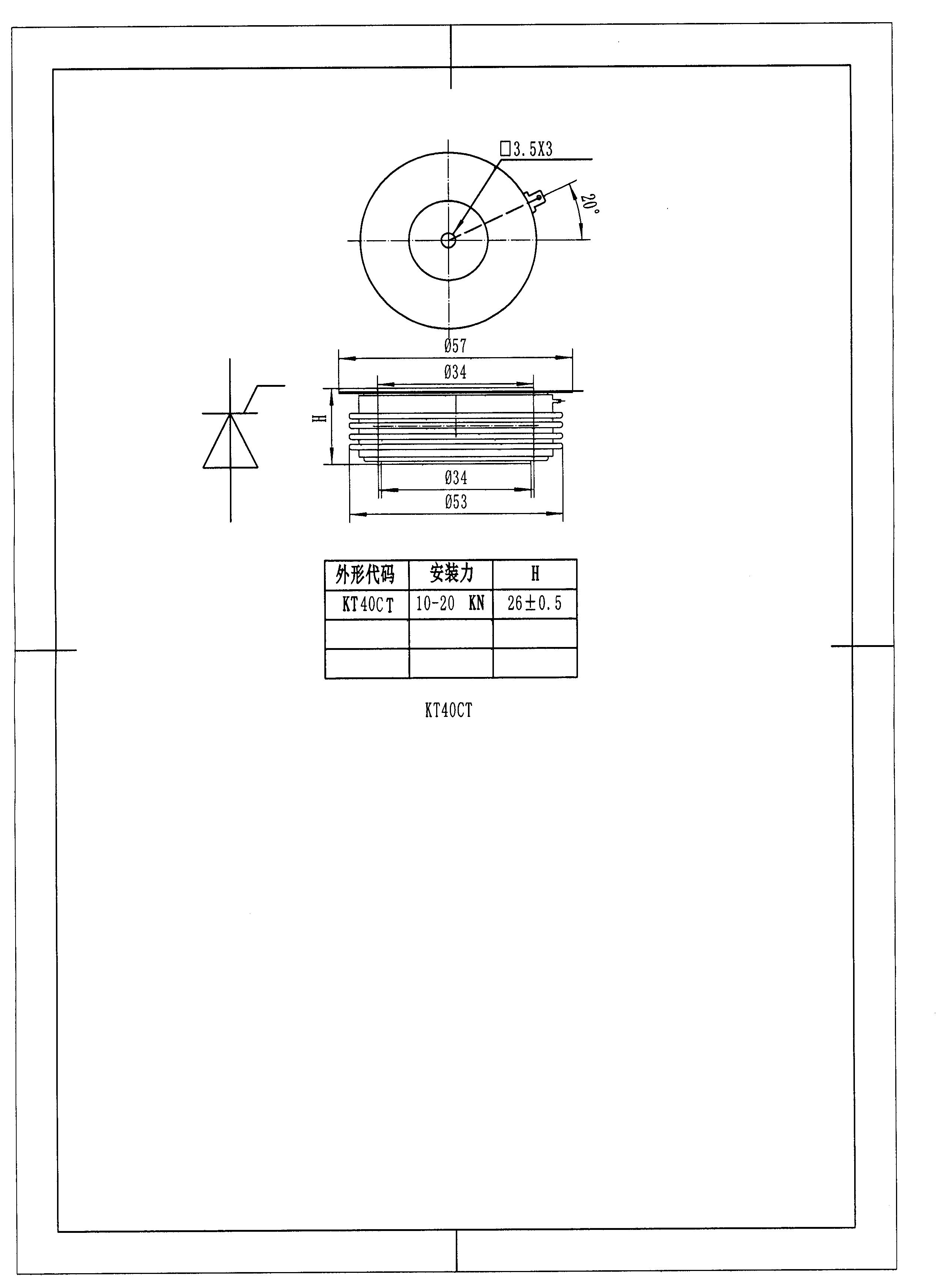

KP400A	400	3600-4200	6.4	1000	100	2.33/1000	30-250		0.8-2.5	20-200		1.21	1.12	35/8	125	15	KT40CT
KP400A	400	4500-5200	5.6	1000	100	1.87/500	30-250		0.8-2.5		20-200	1.28	1.23	35/8	125	15	KT40DT
KP700A	700	5500-6500	9.8	1000	100	1.77/1000	30-250		0.8-2.5		20-200	0.52	1.25	22/5	125	28	KT55DT
KP700A	700	6800-8500	9.8	1000	100	1.89/1000	30-250		0.8-2.5		20-200	0.62	1.27	22/5	90	28	KT55DT
KP800A	800	3600-4200	12.8	1000	100	1.98/1500	30-300		0.8-2.5		20-250	0.53	1.18	22/5	125	28	KT55CT
KP800A	800	4500-5200	11.2	1000	100	2.13/1500	30-300		0.8-2.5		20-250	0.63	1.18	22/5	125	28	KT55DT
KP800A	800	5500-6500	11.2	1000	100	1.80/1000	40-300		0.8-3.0		20-250	0.55	1.25	22/5	125	29	KT55DT
KP800A	800	6800-8500	11.2	1000	100	1.97/1000	40-300		0.8-3.0		20-250	0.64	1.33	22/5	90	29	KT55DT
KP1000A	1000	3600-4200	16.0	1000	100	1.94/1500	40-300		0.8-3.0		20-250	0.52	1.16	22/5	125	29	KT55DT
KP1000A	1000	4500-5200	14.0	1000	100	2.15/1500	40-300		0.8-3.0		20-300	0.61	1.23	22/5	125	29	KT55DT
KP1000A	1000	5500-6500	14.0	1000	100	2.01/1500	40-300		0.8-3.0		20-300	0.52	1.23	18/5	125	30	KT60DT
KP1000A	1000	6800-8500	14.0	1000	100	2.15/1500	40-300		0.8-3.0		20-300	0.61	1.23	18/5	90	30	KT60DT
KP1200A	1200	3600-4200	19.2	1000	100	2.22/2000	40-300		0.8-3.0	20-300		0.51	1.20	18/5	125	30	KT60DT
KP1200A	1200	4500-5200	16.8	1000	100	2.44/2000	40-300		0.8-3.0	20-300		0.62	1.20	18/5	125	30	KT60DT
KP1200A	1200	5500-6500	16.8	1000	100	1.74/1500	40-300		0.8-3.0	20-300		0.33	1.24	15/4	125	42	KT65DT
KP1200A	1200	6800-8500	16.8	1000	100	1.88/1500	40-300		0.8-3.0	20-300		0.35	1.35	15/4	90	42	KT65DT
KP1300A	1300	3600-4200	20.8	1000	100	1.93/2000	40-300		0.8-3.0	20-300		0.35	1.23	15/4	125	42	KT65CT
KP1300A	1300	4500-5200	18.2	1000	100	2.06/2000	40-300		0.8-3.0	20-300		0.37	1.32	15/4	125	42	KT65DT
KP1300A	1300	5500-6500	18.2	1000	100	1.77/1500	40-300		0.8-3.0	20-300		0.34	1.26	13/4	125	44	KT70DT
KP1300A	1300	6800-8500	18.2	1000	100	1.91/1500	40-300		0.8-3.0	20-300		0.36	1.37	13/4	90	44	KT70DT
KP1500A	1500	3600-4200	24.0	1000	100	2.36/3000	40-300		0.8-3.0	20-300		0.37	1.25	13/4	125	44	KT70CT
KP1500A	1500	4500-5200	21.0	1000	100	2.48/3000	40-300		0.8-3.0	20-300		0.38	1.34	13/4	125	44	KT70DT
KP1500A	1500	5500-6500	21.0	1000	100	1.75/1500	40-300		0.8-3.0	20-300		0.34	1.24	11/3	125	67	KT80DT
KP1500A	1500	6800-8500	21.0	1000	100	1.91/1500	40-300		0.8-3.0	20-300		0.36	1.37	11/3	90	67	KT80DT
KP1800A	1800	3600-4200	28.8	1000	100	2.25/3000	40-300		0.8-3.0	20-300		0.34	1.23	11/3	125	67	KT80CT
KP1800A	1800	4500-5200	25.2	1000	100	2.44/3000	40-300		0.8-3.0	20-300		0.36	1.36	11/3	125	67	KT80DT
KP2000A	2000	3600-4200	32.0	1000	100	2.95/6000	40-300		0.8-3.0	20-300		0.29	1.21	8/2	125	94	KT95DT
KP2000A	2000	4500-5200	32.0	1000	100	3.15/6000	40-300		0.8-3.0	20-300		0.32	1.25	8/2	90	94	KT95DT
KP2200A	2200	5500-6500	35.2	1000	100	2.93/6000	40-300		0.8-3.0	20-300		0.28	1.27	7/2	125	98	KT110DT
KP2200A	2200	6800-8500	35.2	1000	100	3.07/6000	40-300		0.8-3.0	20-300		0.30	1.20	7/2	90	98	KT110DT
KP2500A	2500	3600-4200	40.0	1000	100	2.88/6000	40-300		0.8-3.0	20-300		0.28	1.22	8/2	125	94	KT95CT
KP2500A	2500	4500-5200	40.0	1000	100	3.08/6000	40-300		0.8-3.0	20-300		0.31	1.23	8/2	125	94	KT95DT
KP2500A	2500	5500-6500	40.0	1000	100	2.81/6000	40-300		0.8-3.0	20-300		0.26	1.25	6/2	125	120	KT110DT
KP2500A	2500	6800-8500	40.0	1000	100	2.95/6000	40-300		0.8-3.0	20-300		0.28	1.27	6/2	90	120	KT110DT
KP2800A	2800	3600-4200	44.8	1000	100	2.82/6000	40-300		0.8-3.0	20-300		0.27	1.20	7/2	125	98	KT110DT
KP2800A	2800	4500-5200	44.8	1000	100	2.96/6000	40-300		0.8-3.0	20-300		0.29	1.22	7/2	125	98	KT110DT
KP3000A	3000	3600-4200	48.0	1000	100	2.71/6000	40-300		0.8-3.0	20-300		0.25	1.21	6/2	125	120	KT110DT
KP3000A	3000	4500-5200	48.0	1000	100	2.85/6000	40-300		0.8-3.0	20-300		0.27	1.23	6/2	125	120	KT110DT
