产品展示>> 功率半导体模块 >> 非绝缘型晶闸管模块

特点	典型应用	说明
1、非绝缘，底板为公共电极 2、国际标准封装 3、全压接结构，优良的温度特性和功率循环能力 4、高浪涌电流 5、低正向压降	1、电焊机电源 2、各种DC电源 3、变频器 4、励磁电源

MTC(AA) MTY(AA)

型号	I_T_（Av）@T_C		V_DRM/V_RRM	V_TM@I_TM		I_DRM / I_RRM	I_GT	V_GT	I_H	dv/dt	di/dt	I_TSM	I²t	V_TO	R_T	R_jc	T_JM	外形
型号	A	℃	V	V	A	mA	mA	V	mA	V/μS	A/μS	A×10³	A²S×10⁴	v	mΩ	℃/w	℃
MTX60	60	110	200-600	1.35	180	6	100	2.5	150	800	100	2.10	2.24	0.80	2.65	0.420	140	图15
MTX80	80	110	200-600	1.35	240	8	100	2.5	150	800	100	2.70	3.71	0.80	1.59	0.250	140	图15
MTX100	100	110	200-600	1.40	300	8	100	2.5	150	800	100	3.40	5.89	0.80	1.75	0.240	140	图16
MTX130	130	110	200-600	1.40	390	12	150	2.5	200	800	100	4.50	10.30	0.80	1.10	0.200	140	图16
MTX160	160	110	200-600	1.43	480	12	150	2.5	200	800	100	5.60	16.00	0.80	1.15	0.150	140	图17
MTX200	200	110	200-600	1.39	600	15	150	2.5	200	800	100	7.00	25.00	0.80	0.70	0.130	140	图17

MTC MTY

型号	I_T_（Av）@T_C		V_DRM/V_RRM	V_TM@I_TM		I_DRM / I_RRM	I_GT	V_GT	I_H	dv/dt	di/dt	I_TSM	I²t	V_TO	R_T	R_jc	T_JM	外形
型号	A	℃	V	V	A	mA	mA	V	mA	V/μS	A/μS	A×10³	A²S×10⁴	v	mΩ	℃/w	℃
MTX50	50	90	800-1800	1.70	150	8	100	2.5	150	800	100	1.60	1.30	0.80	5.41	0.480	125	图15
MTX100	100	90	800-1800	1.67	300	12	100	2.5	150	800	100	3.20	5.22	0.80	2.45	0.250	125	图15
MTX150	150	90	800-1800	1.67	450	12	100	2.5	150	800	100	5.10	13.30	0.80	1.74	0.160	125	图16
MTX200	200	90	800-1800	1.62	600	20	150	2.5	200	800	100	6.50	21.50	0.80	1.15	0.130	125	图16
MTX250	250	90	800-1800	1.65	750	20	150	2.5	200	800	100	8.50	36.80	0.80	1.02	0.100	125	图17
MTX300	300	90	800-1800	1.58	900	25	150	2.5	200	800	100	9.60	47.00	0.80	0.72	0.080	125	图17

注：	型号栏中MTx表示MTC(AA)、MTY(AA)、MTG、MTY中的任一种

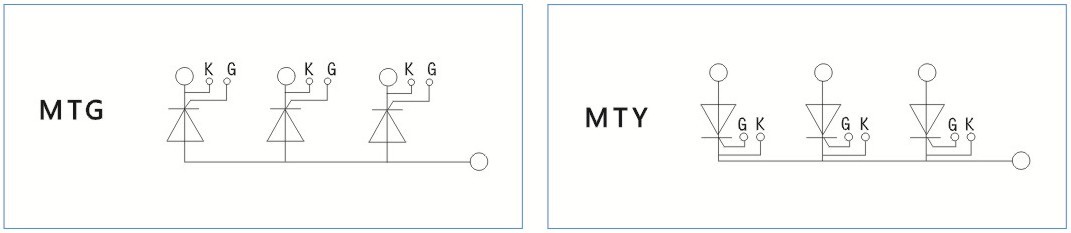

电路图：
