散热器
>>
风冷散热器
特 点

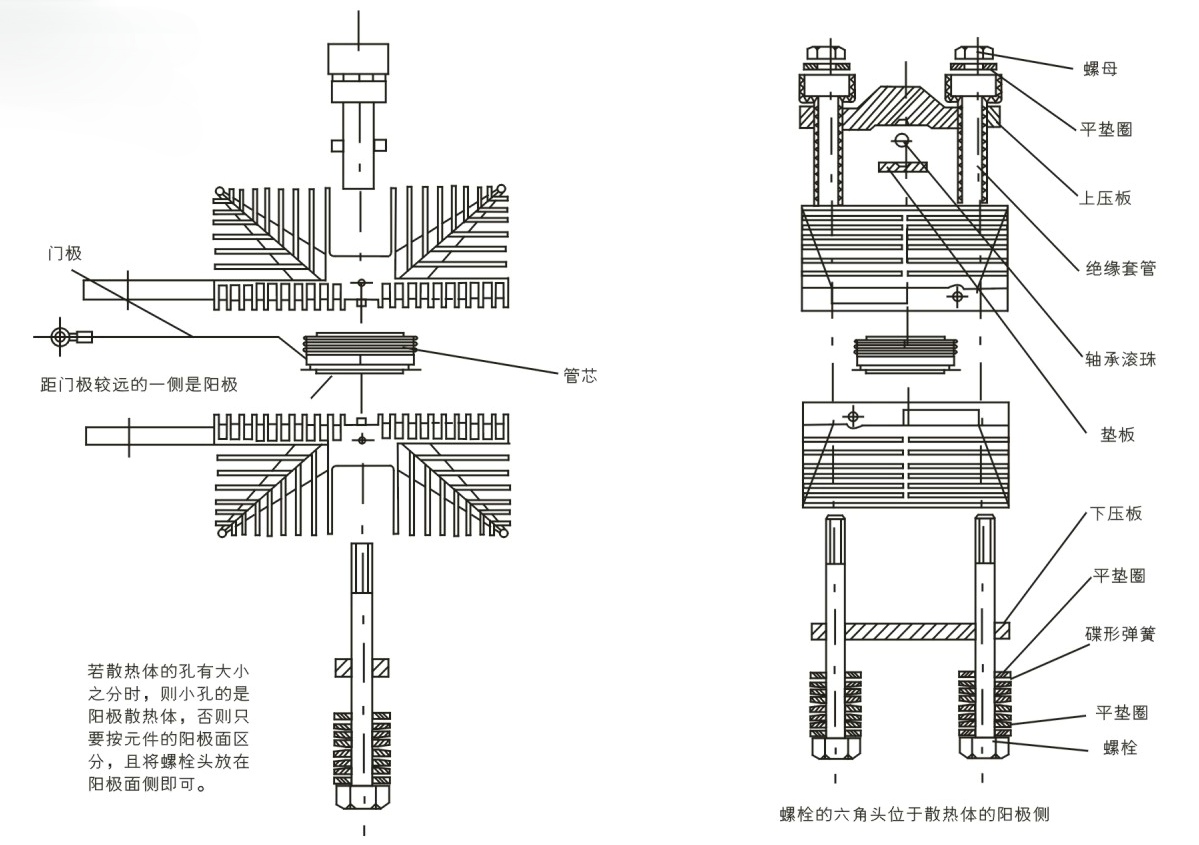

安装注意事项：
1、自然风冷和强制风冷
2、平板封装（直接可达96毫米）的多种安装夹均适用
3、标准型号和客户定做
1、检查散热体台面平行度、平整度；
2、散热器（散热体）台面必须与元件台面相匹配，防止压扁压歪，损坏器件；
3、安装时元件台面与散热器台面应保持清洁干净无油污等赃物；
4、安装时要保证元件台面与散热器的台面完全平行、同心。安装中紧固螺母要均匀用力。
单管风冷散热器
型号
外形尺寸
导电排尺寸
安装尺寸P(KN)
外形图
L
D
H
L1
D1
H1
D2
H2
H3
d
d1
a
b
c
e
f
g
i
j
k
SF12
220
110
125
60
40
8
80
15
22
φ13
M3
20
20
55
30
6
20
图11
SF13
220
120
130
60
40
8
90
15
45
φ13
M3
20
20
64
53
6
20
图11
SF14
250
140
145
80
50
10
105
15
45
φ11
M6
12.5
25
12.5
40
35
55
8
20
25
图12
SF15
280
140
165
80
60
12
105
15
50
φ13
M8
17.5
25
15
40
35
62
8
20
25
图12
SF16
280
180
200
80
60
12
130
15
66
φ13
M8
17.5
25
15
30
40
78
8
20
25
图12
FS17
300
200
215
80
60
12
130
15
73
φ13
M8
17.5
25
15
40
40
85
8
24
25
图12
散热体台面直径
型号
SF12
SF13
SF14
SF15
SF16
SF17
台面直径
平板
凸台
平板
凸台
平板
凸台
平板
凸台
平板
平板
φ65
φ23
φ27
φ65
φ27
φ31
φ82
φ32
φ37
φ82
φ32
φ37
φ42
φ82
φ120
安装力及散热器重量、热阻、流阻：
型号
P(KN)
重量(kg)
热阻（℃/W）
流阻（Pa）
SF12
3.3-20
≧3.0
0.090
45
SF13
5.5-25
≧4.1
0.071
55
SF14
5.5-30
≧5.7
0.056
60
SF15
10-34
≧8.0
0.048
65
SF16
15-40
≧11.0
0.037
70
SF17
14-47
≧14.0
0.030
75
双管风冷散热器 ：
型号
P(KN)
重量(kg)
热阻（℃/W）
流阻（Pa）
外形图
SF12BL
3.3-20
≧3.0
0.150
45
图13
SF13BL
5.5-25
≧4.1
0.130
45
图13
SF14BL
10-34
≧8.0
0.090
45
图13
SF15BL
10-34
≧8.0
0.090
45
图13

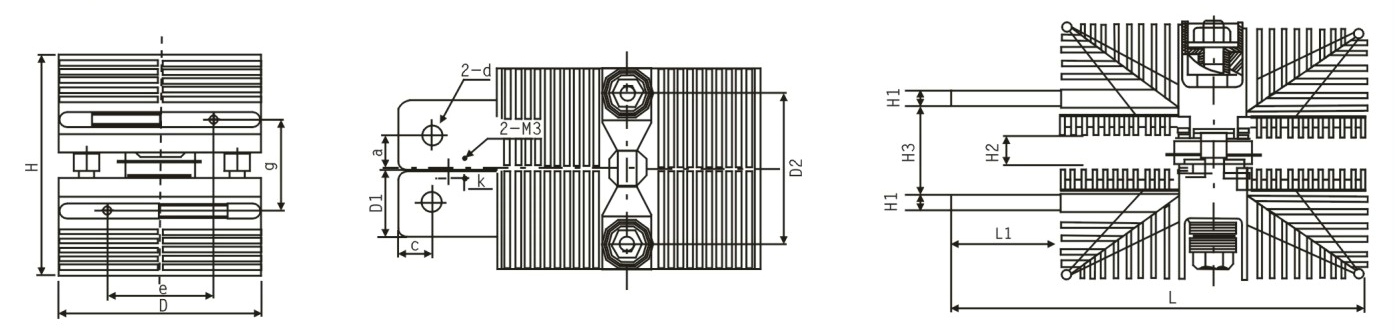

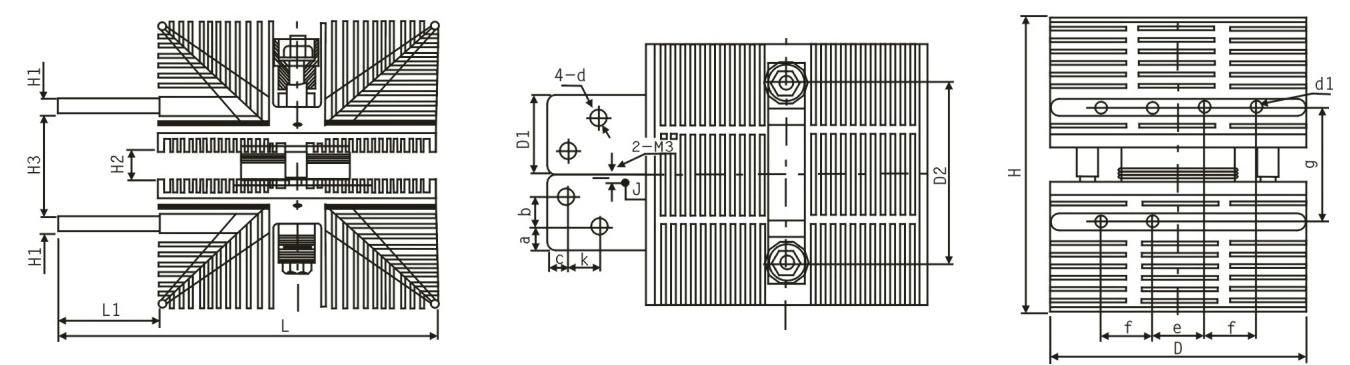

风冷散热器外形图：
