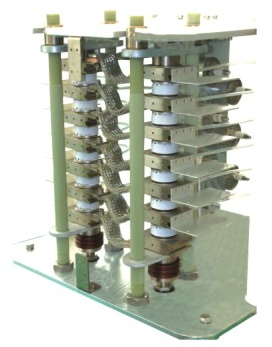

1、用于软起动、无功补偿
2、由3-22只高压晶闸管串联组成
3、结构紧凑，安装方便
4、也可以用风冷散热器代替水冷散热器
5、具体的安装尺寸，可根据用户要求重新设计 |
1、装配前各零部件表面应清洁，不允许有污迹、杂物，晶闸管及水冷散热器需用无水酒精擦拭干净；
2、晶闸管与水冷散热器两两间需用5mm的塑料焊丝定位，目视无明显歪斜后才可压接；
3、阀串压紧轴向力（F）14KN≤F≤22KN（推荐值为20KN）；
4、组件的通流能力、断态耐压。决定于所选用的晶闸管。
例如：二组六只KP300A-6500V晶闸管串联组成的功率补偿阀体。
| 1、最大导通电流（有效值） |
IT(RMS)=666A |
| 2、断态重复峰值电压 |
VDRM≥6500V |
| 3、断态重复峰值电流 |
1DRM≤70mA |
| 4、通态峰值电压 |
1VTM≤3.5V(1TM=1000A时） |
| 5、门极触发电流 |
1GT=40-150mA |
| 6、门极触发电压 |
VGT=1.0-2.6V |
|
