特 点
1、平板式器件水冷散热器
2、高效传热水路设计散热器内腔
3、超低热阻
4、多种安装结构

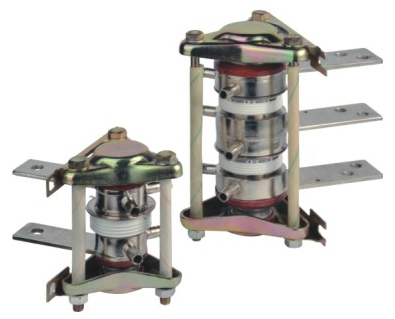

单管水冷散热器

型号 外形尺寸 导电排尺寸 安装尺寸 P(KN)       外形图
  L D H L1 H1 D1 D2 H2 H3 d d1 d2 d3 d4 d5 a b c e f g

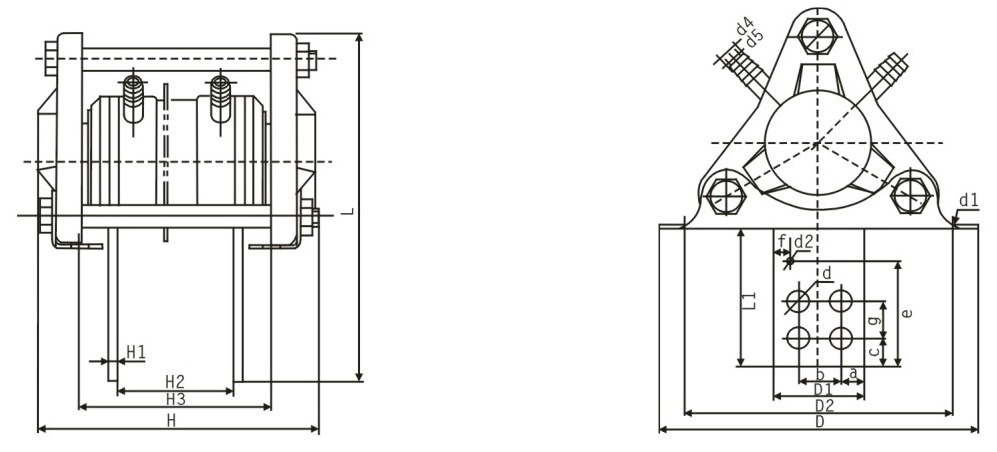

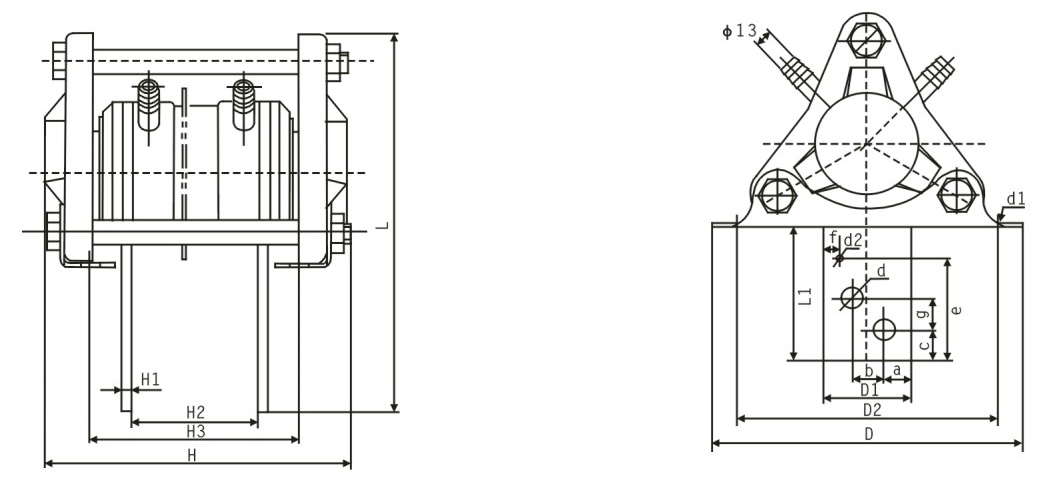

SS11 140 135 145 53 4 30 112 64 105 2-φ9 9×14 M3           20 35 6   10-20 ≥0.7 ≧1.5(≧2.4) 0.026 图1
SS12 190 160 152 78 5 40 140 64 105 2-φ13 11×14 M3           20 65 8   15-25 ≥1.1 ≧2.4(≧3.5) 0.018 图1
SS13 190 160 152 78 6 50 140 64 105 4-φ13 11×13 M3       15 20 15 60 8 20 18-30 ≥1.7(≥2.7) ≧3.2(≧4.2) 0.015 图3
SS14 220 195 188 85 6 55 165 64 130 4-φ13 11×13 M3       17.5 20 20 65 10 20 22-45 ≥2.3(≥3.6) ≧4.6(≧5.9) 0.013 图3

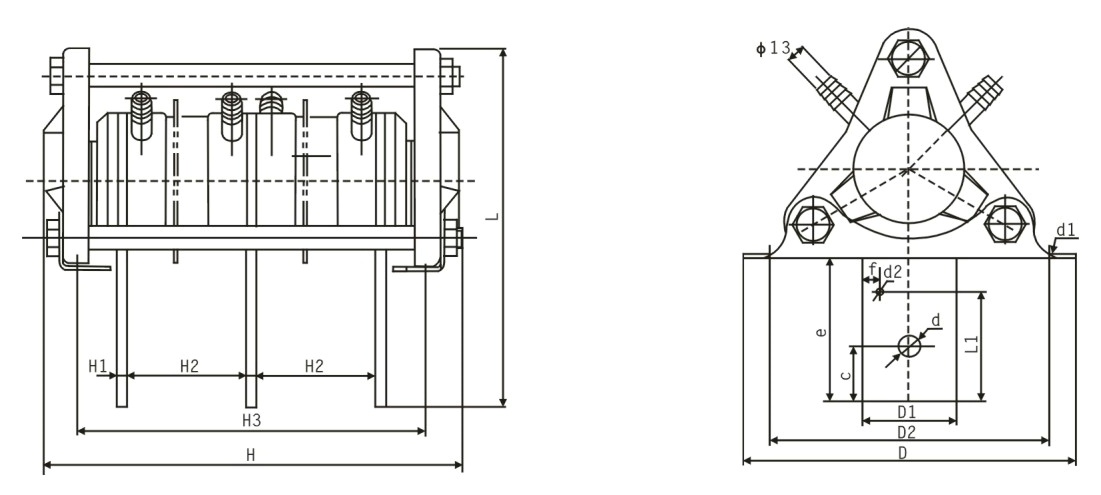

SS15 293 260 240 105 8 80 210 84 168 8-φ13   M4 4-φ11 φ16 φ12 20 40 20 90 10 40 25-55 ≥5(≥8.5) ≧10(≧13.5) 0.010 图5
SS16 356 311 270 125 10 100 261 94 200 8-φ13   M4 4-φ11 φ20 φ16 20 50 25 115 10 50 30-65 ≥8(≥13.5) ≧16(≧21.5) 0.008 图5

▲L、L1、D2、H2、H3的公差分别为±2、±2、±0.5、-1 +3、±3

型号 外形尺寸 导电排尺寸 安装尺寸 P(KN)       外形图
  L D H L1 H1 D1 D2 H2 H3 d d1 d2 d3 d4 d5 a b c e f g
SS11CL 140 135 215 53 4 30 112 64 147 3-φ9 9×14 M3           20 35 6   3.3-20 ≥0.7 ≧1.5(≧2.4) 0.026 图2
SS12CL 190 160 220 78 5 40 140 64 172 3-φ13 11×14 M3           20 65 8   55-25 ≥1.1 ≧2.4(≧3.5) 0.018 图2

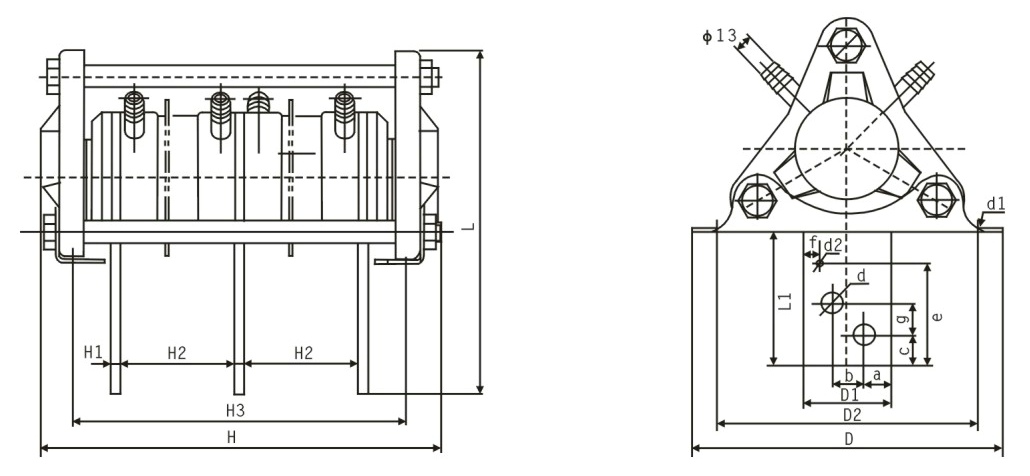

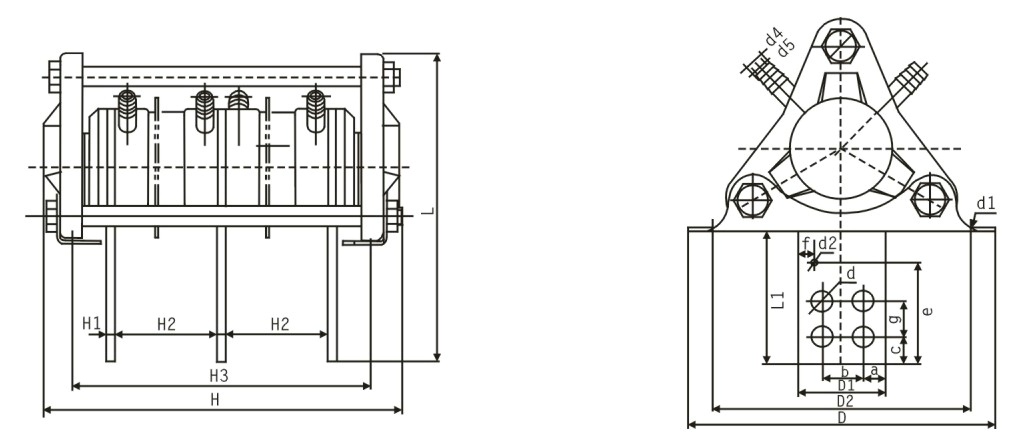

SS13CL 190 160 220 78 6 50 140 64 172 4-φ13 11×13 M3       15 20 15 60 8 20 15-34 ≥1.7(≥2.7) ≧3.2(≧4.2) 0.015 图4
SS14CL 220 195 268 85 6 55 165 74 210 4-φ13 11×13 M3       17.5 20 20 65 10 20 18-47 ≥2.3(≥3.6) ≧4.6(≧5.9) 0.013 图4

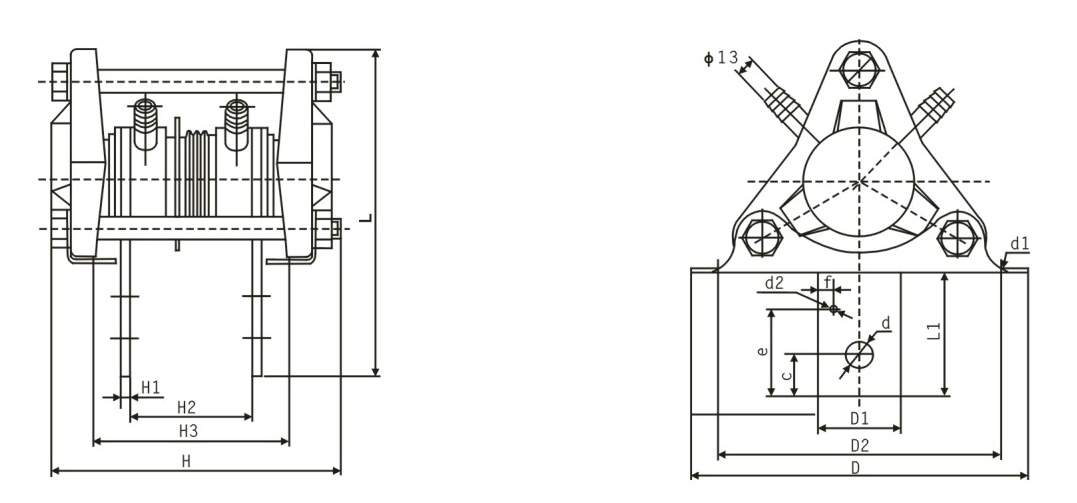

SS15CL 293 260 330 105 8 80 210 84 258 12-φ13 M4 4-φ11 φ16 φ12 20 40 20 90 10 40 60-70 ≥5(≥8.5) ≧10(≧13.5) 0.010 图6
SS16CL 356 311 380 125 10 100 261 94 310 12-φ13 M4 4-φ11 φ20 φ16 25 50 25 115 10 50 60-100 ≥8(≥13.5) ≧16(≧21.5) 0.008 图6

▲L、L1、D2、H2、H3的公差分别为±2、±2、±0.5、-1 +3、±3

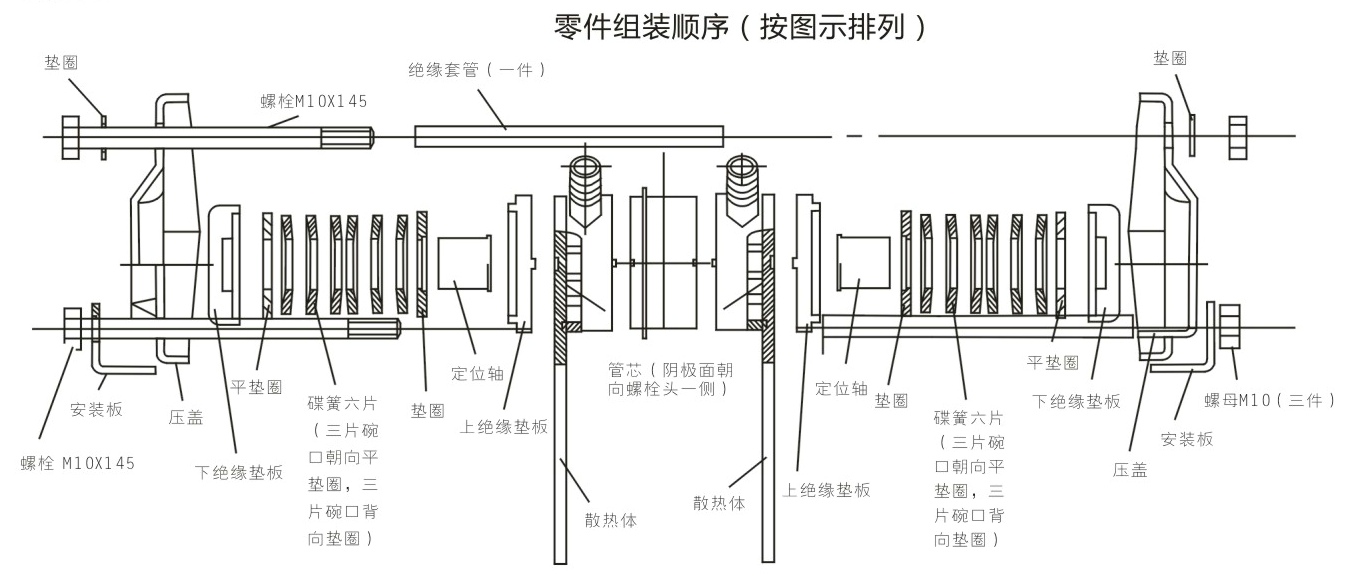

一、SS系列水冷散热器使用说明：

1、散热体台面直径及适用最大外径、适用晶闸管型号

型号 台面直接（mm）  适用最大管壳外径（mm） 适用可控硅型号

凸台 φ23 φ27
SS12、SS12C 平台 φ55 ≦φ90 300A-600A
凸台 φ36 φ41
SS13、SS13C   φ68   ≦φ90 800A-1000A
SS14、SS14C   φ84   ≦φ110 1200A-2000A
SS15、SS15C   φ100   ≦φ160 2500A-3000A
SS16、SS16C   φ108   ≦φ200 3500A-6500A

2、安装力及散热器重量、热阻：


SS11、SS11C 2015-10-20   3.3-20 ≥0.7 ≧1.5(≧2.4) 0.026
SS12、SS12C 15-25        55-25 ≥1.1 ≧2.4(≧3.5) 0.018
SS13、SS13C 18-30        15-34 ≥1.7(≥2.7) ≧3.2(≧4.2) 0.015
SS14、SS14C 22-45        18-47 ≥2.3(≥3.6) ≧4.6(≧5.9) 0.013
SS15、SS15C 25-55        60-70 ≥5(≥8.5) ≧10(≧13.5) 0.01
SS16、SS16C 30-65        60-100 ≥8(≥13.5) ≧16(≧21.5) 0.008


 3、使用条件：
  SS-11(CL)SS-12(CL):水流量要求≥4升/分    水压≥106pa
  SS-13(CL)SS-14(CL):水流量要求≥6升/分，1500-2500A元件水流量≥7升/分      水压≥106pa
  SS-15(CL)SS-16(CL):水流量要求≥8升/分，     水压106pa

二、KSS12、KSS13、KSS14框架式：
1、外形尺寸、安装尺寸
安装尺寸    K1P型     K2P型  K1D型双管单台  K2D双管单台  K1S型双管单台  K2S型双管单台


热管散热器外形图：
